PCB打样是什么

PCB打样是指根据客户提供的设计文件(Gerber、BOM等),快速生产少量PCB样板的过程,通常为5-10片,用于设计验证、功能测试和迭代优化。它具有周期短(最快24-48小时)、成本低、灵活性高的特点,是电子产品开发中必不可少的环节。通过打样,工程师能及早发现问题,避免批量生产后的重大损失,是从设计到量产的重要桥梁。

PCB打样需要关注

首先确保设计文件完整,包括Gerber文件、钻孔图、层叠结构和阻抗要求;其次确认板材参数,如层数、板厚、铜厚、基材类型及表面处理工艺(沉金、喷锡等);同时进行DFM可制造性检查,关注线宽线距、最小孔径和间距是否符合工艺能力;此外还需重视电气性能,如阻抗控制和高频信号完整性;最后合理选择样板数量、平衡交期与成本。打样前务必与厂家充分沟通确认堆栈和工艺规范,以避免后期批量生产出现问题。高质量打样能有效降低整体研发风险。

为什么需要PCB打样?

PCB打样是在正式批量生产前,根据设计文件快速制作少量样板的过程。它能及早验证电路设计是否正确,发现Gerber文件错误、布局问题、阻抗失配或信号完整性缺陷;同时检查DFM可制造性,避免线宽、孔距等工艺问题导致批量报废。通过实际焊接、组装和测试,可全面验证电气性能、散热、EMC兼容性及功能稳定性。打样还能帮助工程师快速迭代优化设计,降低量产风险,大幅节省时间和成本,是电子产品从设计走向量产不可或缺的关键验证环节。

PCB打样厂商

中国境内10家主流PCB打样(原型/样板+小批量)厂家推荐(按知名度和打样领域综合排序,非官方排名)。这些厂家以在线平台或专注样板服务的为主,信息基于2025-2026年公开资料和行业反馈,实际情况请以官网最新为准。

中国PCB打样市场高度活跃,在线平台与专业厂家并存,形成了从极致性价比到高端可靠的多层次服务体系。嘉立创凭借生态闭环和规模优势成为绝对龙头,其他平台则在速度、工艺和可靠性上各具特色。国内厂家在交付速度、免费活动和工艺灵活性上持续迭代,为个人开发者、学生团队及中小企业的快速原型验证提供了极大便利。选择时需结合板子层数、特殊工艺、预算和交期等因素综合对比,多平台试单是常见做法。

1. 嘉立创(JLCPCB)

国内打样领域绝对龙头,深圳嘉立创科技集团旗下。专注PCB打样+小批量+PCBA,构建了完整一站式生态(立创EDA免费设计工具 + 元器件商城 + SMT贴片 + 3D打印/CNC等)。支持1-64层、HDI、阻抗控制等多种工艺,经常推出免费/低至0元打样活动,最快12小时出货。注册用户超过800万,凭借拼单模式和自动化生产实现极致性价比,是个人开发者、学生和中小团队频繁迭代的首选。服务稳定、DFM检查严格,整体用户口碑在国内长期领先。

2. 捷配(Jiepei,原整合捷多邦)

捷配(Jiepei)2015年成立,2022年并购捷多邦(JDBPCB),形成集团化运营。专注极速打样+中小批量,单双层可达24h、四层48h出货。支持免费打样券(企业账号福利更多),限制较少(尺寸/工艺放开较多)。性价比高、交付快,适合追求快速验证的国内用户和中小项目。其国际品牌PCBWay服务海外用户,但国内主要通过捷配平台下单。

3. 华秋PCB(原深圳华强PCB)

高多层板/HDI/FPC打样及中小批量专业厂家,拥有深圳+九江工厂,月产能充足。通过IATF16949汽车级认证等,强调高可靠性。支持20层以上高端HDI,新用户常有免费券活动。质量稳定,适合对品质和多层板有严格要求的研发及商业项目。

4. 猎板(PCBHunt)

专注高精密多层和特殊工艺PCB打样(HDI、厚铜、阻抗控制、1米大板、电金/镍钯金等)。在军工、医疗和高频通信领域优势明显,支持24小时出货和在线计价。适合需要高端定制和复杂结构板的场景。

5. 聚多邦(JDBPCB)

深圳聚多邦精密电路,专注快速打样+PCBA(最快12小时)。支持1-6层免费打样活动,提供一站式服务。质量稳定,在安防等行业有长期合作,适合中小项目快速验证。目前已融入捷配集团生态。

6. 兴森科技(EXC)

专注于PCB样板及多品种小批量快速制造平台,行业技术实力强。提供样品到中小批量无缝衔接服务,IC封装基板等高端能力突出,适合有技术深度需求的研发项目。

7. 鼎纪电子(深圳鼎纪)

消费级和中小批量打样推荐厂家。精度高、交付快、定制化服务好,性价比均衡。适合消费电子、汽车电子等领域项目,在2026年多项推荐中表现亮眼。

8. 深南电路(SCC)

国内PCB高端龙头之一,提供样品→中小批量→大批量全链路服务。技术实力雄厚(封装基板+电子装联),高可靠应用(如通信、汽车)突出。适合需要高品质和高一致性的项目(打样价格相对较高)。

9. NextPCB

专注原型和PCBA的在线平台,工厂支持快速打样和小批量。工艺选项丰富,用户反馈交期稳定、性价比不错,常出现在国际/国内推荐榜单中,作为灵活补充选择。

10. ALLPCB

专注PCB原型和小批量在线服务,支持复杂工艺和PCBA一站式。交付速度较快,在国内工程师中也有一定知名度,可作为嘉立创和捷配的补充选项。

PCB免费打样

PCB免费打样是指电路板生产厂家针对原型验证(样板、小批量)推出的0元或大幅减免板费的促销活动,主要服务个人开发者、学生、创客和中小研发团队。目的是降低硬件迭代门槛、鼓励创新,帮助工程师快速验证设计想法而无需承担高额制板成本。

在中国,这一模式已非常成熟。自嘉立创等平台推广以来,免费打样从最初的单双面板逐步扩展到四层、六层甚至FPC软板。厂家通过“拼单+自动化生产+限额领取优惠券”的方式实现成本控制,用户每月可获得固定免费额度,超出部分或超规格则正常收费。常见形式包括每月固定免费券、消费返券、新用户福利、企业认证加码等。

免费打样的核心价值

极大加速产品开发周期:过去打一块2层板可能需要几十到上百元,现在很多平台实现每月2-几次0元体验,全国包邮常见。同时,厂家会设置工艺限制(如尺寸≤10×10cm、常规FR-4、特定表面处理、数量5PCS等),防止滥用并保证生产可行性。用户需遵守DFM(设计可制造性)规范,上传Gerber文件后系统自动检查。

嘉立创(JLCPCB)如何免费打样

嘉立创是国内免费打样最普及的平台,每月提供稳定福利。普通用户每月可领2张免费打样券(FR-4 PCB、铝基板、FPC软板共享额度)。新用户或使用立创EDA设计更容易领取;上月实付≥20元,下月可领更高价值券(含6层沉金等)。

FPC免费单独强化:每月限领1张(可通过好友助力额外追加1张),支持1-4层,尺寸≤10×10cm,5PCS,黄色覆盖膜,补强限制严格,沉金面积≤20%,特定板厚(单面板0.07mm、双面板0.11mm、四层0.2mm)。常规FR-4支持1-4层(部分6层),全国包邮常见。

领取方式:在官网/下单助手“优惠券中心”领取,先领券后下单,可指定订单使用。不能与其他优惠叠加,券有效期30天。需符合工艺要求,滥用可能限权。优势是生态完整(EDA+商城+SMT一站式),适合频繁迭代的个人和团队,是大多数用户的首选。

捷配(Jiepei,原整合捷多邦)免费打样

捷配以“五不限”著称,免费打样限制较少,深受国内用户欢迎。非企业账号每月1张,企业认证账号每月2张(同一企业限3个账号)。

减免规则清晰:单双面板/铝基板 3PCS订单总金额≤240元 全免;4层板 3PCS≤400元 全免(企业认证更优);6层板 3PCS≤600元 全免(企业认证)。支持不限尺寸、不限板厚、不限板材(高频、HDI、FPC除外)、不限工艺、不限颜色,极大提升灵活性。

领取方式:微信小程序或PC端,企业认证福利更明显,当月领取当月有效。一张券对应一个文件,不支持拼版。适合常规但稍复杂项目的快速验证,用户反馈性价比高、交付快(单双层24h)。

其他厂商免费打样条件

华秋PCB:新用户可领3张免费券(1/2层、4层、6层各一张),无参数限制,可抵邮费。每月使用次数有限制,适合想试多层板的用户。

猎板(PCBHunt):通过领取免费打样券实现不定期0元活动,支持高精密特殊工艺(厚铜、HDI、大板等),适合复杂板测试。

其他平台(ALLPCB、聚多邦等)多采用新人券、分享返现、节日促销或消费返券形式。目前免费打样规则变化较快,建议下单前到官网活动页或优惠券中心实时确认。

总体建议

普通项目优先嘉立创(稳定+生态)和捷配(限制少);活动规则变化快,下单前务必到官网活动页或券中心实时确认,并严格检查DFM以避免额外费用。多平台试单能找到最适合自己的方案。

PCB打样价格

国内PCB打样行业在过去十年经历了从“小作坊”到“工业互联网平台”的华丽转型。现在的价格体系早已不是单纯的材料费加人工费,而是一场基于自动化拼板技术和流量入口的博弈。厂家通过极低的起步价吸引工程师,以此构建包含设计软件、元器件商城和SMT贴片在内的全产业链生态。

特别是对于10x10cm以内的小样板,各大平台都推出了所谓的“爆款特价”。需要特别注意的是,像嘉立创这样的龙头企业,为了推广其客户端(下单助手),往往会在助手端给出远低于网页版的优惠价格,这种差异化定价已经成为行业常态。

主流平台起步报价对比(10×10cm以内)

1. 嘉立创(JLCPCB):下单助手端的极致性价比

单层板:¥20.00起
双层板:¥30.00起
四层板:¥60.00起
六层板:¥210.00起

嘉立创强烈推荐使用“下单助手”客户端,网页版价格通常更高。助手端不仅价格更低,还提供更稳定的DFM检查和进度追踪,配合立创EDA+元器件商城+SMT的一站式服务,是目前性价比最高的选择。

2. 华秋PCB(HQPCB):多层板领域的强力竞争者

单层板:¥30.00起
双层板:¥30.00起
四层板:¥60.00起
六层板:¥232.00起

华秋在多层板上性价比突出,拥有IATF16949汽车级认证,品质管控严格,适合对可靠性有要求的研发项目。

3. 捷多邦(JDBPCB):灵活的极速打样服务

单层板:¥50.00起
双层板:¥30.00起
四层板:¥100.00起
六层板:¥398.00起

以速度著称,双层板报价极具竞争力,适合需要快速出样和特殊板材的用户。

4. 捷配(Jiepei):价格波动中的极速交付

单层板:¥20.00起
双层板:¥110.00起(标品)
四层板:¥50.00起
六层板:¥459.00起

四层板价格极具攻击性,24小时极速出货能力突出,适合紧急项目。

5. 猎板(PCBHunt):专注精密与特殊工艺

单层板:¥30.00起
双层板:¥30.00起
四层板:¥80.00起
六层板:¥350.00起(工程费抵扣后)

擅长高精密、高难度工艺(如超细线宽、盲埋孔、阻抗控制),适合军工、医疗和高频通信等高端需求。

总结建议

现在的PCB打样市场,嘉立创下单助手是当之无愧的性价比标杆,尤其是在4层和6层板的价格下探上功不可没。华秋和猎板则在品质与特殊工艺上各有千秋,适合对可靠性有更高要求的工业级项目。捷配和捷多邦则在交付速度和灵活性上提供了更多选择。建议下单前根据板子复杂度、层数和交期要求,在手机端或电脑助手端多做对比,往往能发现隐藏的优惠价格。

PCB打样抄板

抄板是什么?优缺点有哪些?了解逆向工程在电路板领域的应用与争议。

抄板是什么

PCB抄板,也称为PCB克隆或电路板逆向工程,是指通过对现有物理电路板进行拆解、扫描、测绘和分析,逆向还原出原理图、Gerber文件、BOM清单等完整设计资料,最终实现功能相同或等效复制的过程。

它本质上是从“实物”到“设计文件”的反向工程技术。常见流程包括:拍照记录元器件 → 拆板清洁 → 高精度扫描各层线路 → 软件追踪走线 → 生成可生产文件 → 打样验证。

主要目的:老设备维修备件、成本优化、功能改进、国产化替代、学习高端设计等。在消费电子、工业控制、安防、汽车电子等领域应用广泛。

抄板极大降低了硬件研发门槛,但也涉及知识产权问题。合法用于维修、学习和授权兼容开发是合理的,而直接商业化复制受保护的产品则可能构成侵权。现代抄板已从单纯复制逐渐转向“学习-优化-创新”模式。

优点

快速复刻成熟电路、降低研发成本、修复停产老设备、学习成熟电路设计思路。

缺点

存在知识产权风险、无法获取设计意图与优化空间、部分工艺细节难以完全复刻。

争议点

商用复刻可能涉及侵权,多用于个人学习、维修与逆向研究,不建议直接用于量产产品。

适用场景

老旧设备维修、产品国产化替代、电路学习与逆向分析,而非直接商用量产。

PCB抄板一直存在较大争议。一方面,它降低了研发门槛,促进技术扩散,帮助中小企业实现快速国产化替代和设备维修,符合“Right to Repair”理念;另一方面,它容易侵犯原厂的专利权、版权和商业秘密,直接复制受保护的产品属于侵权行为,可能面临法律诉讼。此外,抄板产品常存在质量不稳定、安全隐患(如EMC不达标)和道德问题。部分企业靠抄板获利,打击了原创创新的积极性。在知识产权日益严格的今天,如何区分“合理学习借鉴”与“恶意抄袭”,成为行业和法律界持续争论的焦点。

PCB打样流程

PCB打样是将Gerber设计文件转化为实物样板的生产过程,一般需2-7天完成。

工程师上传Gerber文件并选择层数、板厚、表面处理等参数后,工厂依次进行图形转移(曝光蚀刻)、多层压合、精密钻孔、电镀、阻焊、表面处理、丝印字符及成型切割。

最后通过AOI外观检测、飞针电性能测试及机械检验,合格后出货。规范的DFM检查可显著提高一次通过率。

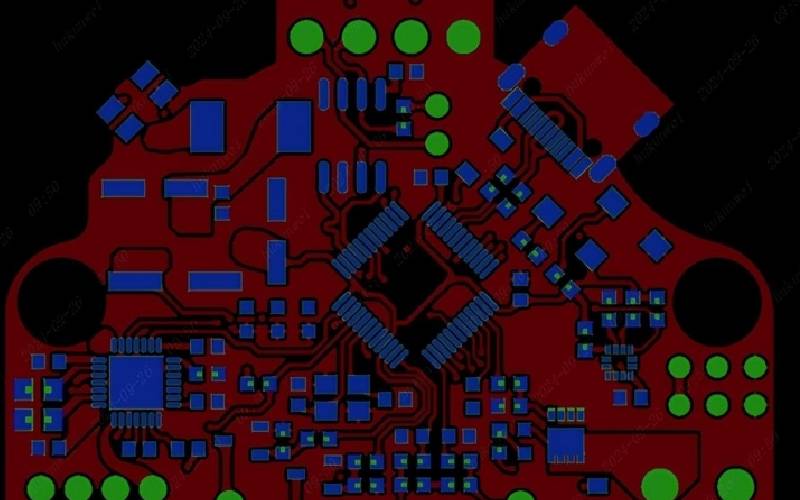

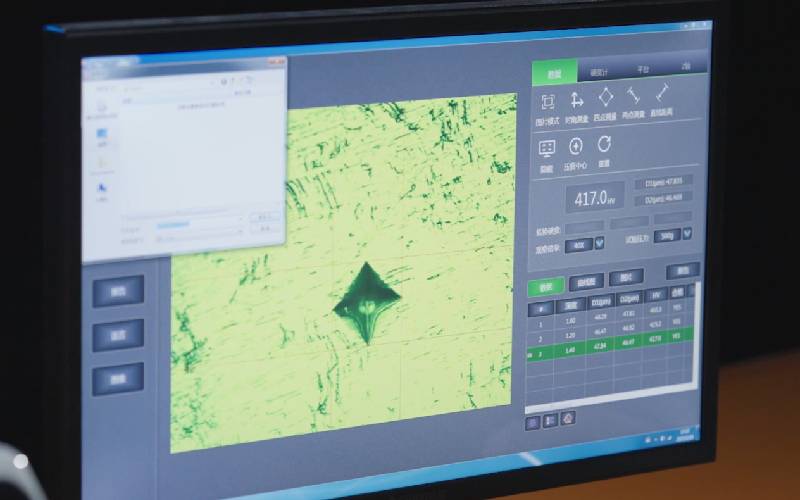

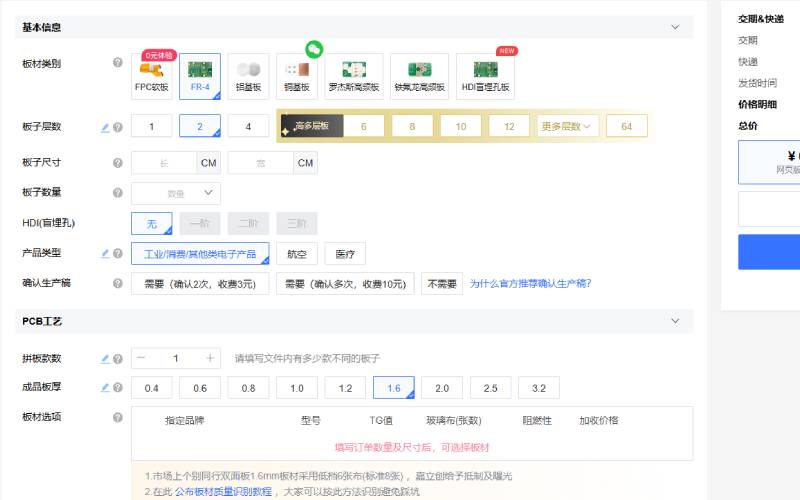

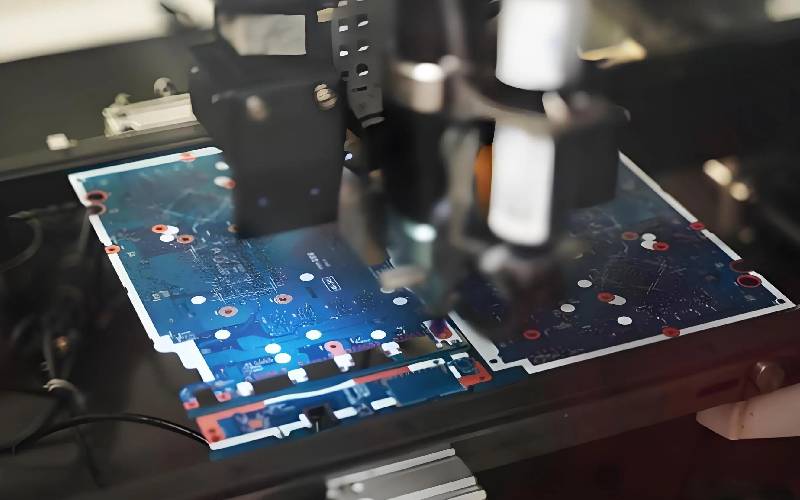

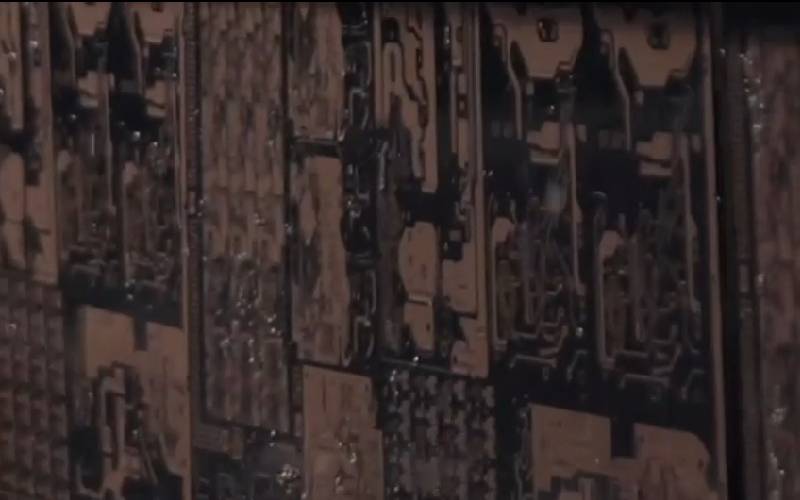

准备文件 选择参数 显影曝光 打孔丝印 飞针检测
